Подогреватель Северс на Лада Гранта

Северс на Лада Гранта



Подогреватель Северс Предназначен для предпускового подогрева двигателей внутреннего сгорания транспортных средств и агрегатов, имеющих жидкостную систему охлаждения. Подогреватель подходит как для легковых, так и для грузовых автомобилей отечественного и импортного производства.


Принцип работы: встраивается в систему охлаждения двигателя, питание от электрической сети 220В. Охлаждающая жидкость (тосол) нагревается, и расширяясь, вытесняет более холодную, обеспечивая направленную циркуляцию жидкости через электроподогреватель и рубашку охлаждения двигателя.


Основные технические характеристики и особенности конструкции

Подогреватель Северс Мощность 1.5 кВт
Номинальное напряжение 220В
Род тока – переменный
Частота тока 50 Гц


Для облегчения процесса установки подогревателей практически для каждого автомобиля разработаны специальные монтажные комплекты (наборы штуцеров, хомутов, шлангов, рукавов и др.).

Монтажный комплект ВАЗ №32 ВАЗ-2190 "Гранта" с 8 кл.инж.дв.






№ п.п.

Операция

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

1

2

3

1

Подготовка общая

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); герметик типа «Автосил» (для герметизации резьбовых соединений); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

2

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: входной рукав L1 = 490 мм; выходной рукав L2 = 190 мм.

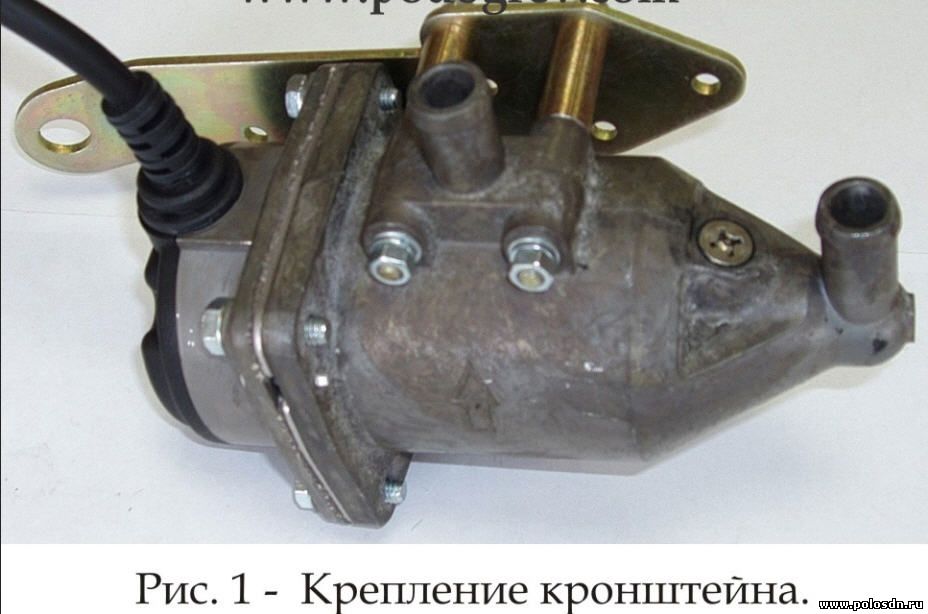

Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек (см. приложение ПРМ-0032 рис. 1).
Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

3

Подготовка автомобиля

Снять воздушный фильтр.
Снять наконечники со свечей зажигания и отсоединить кронштейн с высоковольтным модулем от двигателя.

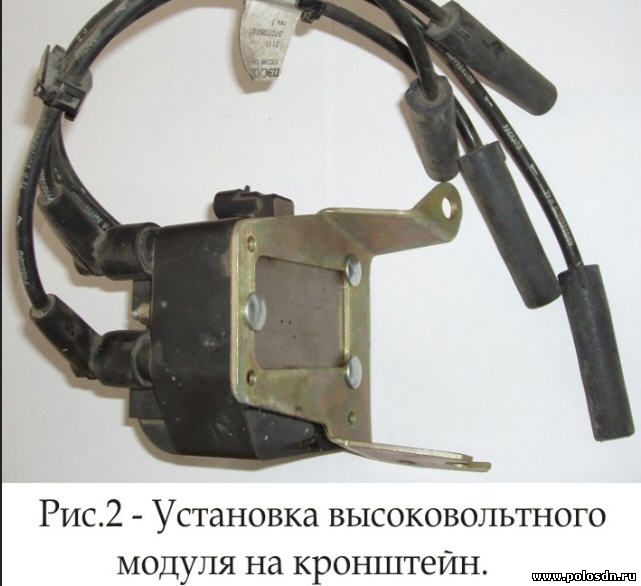

Высоковольтный модуль отсоединить от штатного кронштейна и установить на кронштейн из комплекта, используя болты М6х60 с квадратным подголовником и штатные стопорящие гайки, или используя штатные болты и гайки М6 с шайбами из комплекта для другой модификации высоковольтного модуля.
Ослабить болт крепления КПП, расположенный рядом с отверстием для крепления штатного кронштейна модуля болтом М8, оставив зазор 5 мм.
Отвернуть сливную пробку блока цилиндров двигателя, открыть крышку расширительного бачка и слить ОЖ.

4

Монтаж штуцера К1/8’’

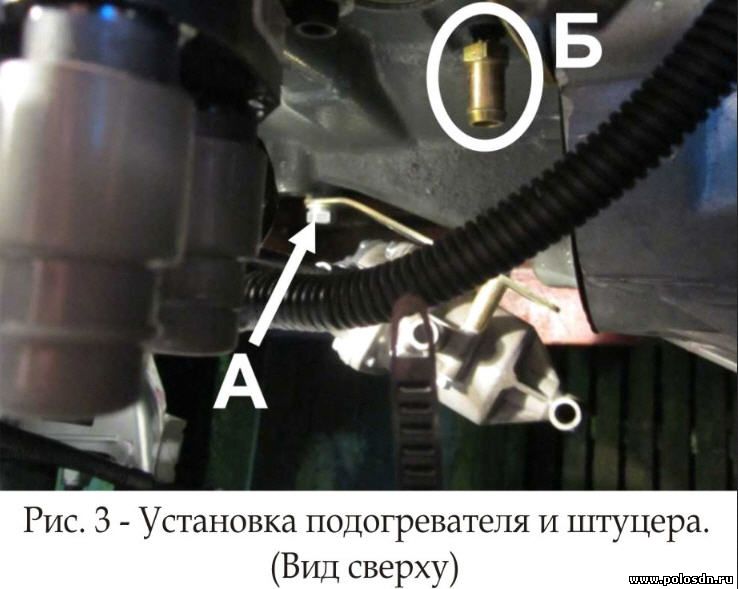

Нанести герметик на резьбу штуцера и ввернуть его вместо сливной пробки (рис. 3, выноска Б).
ВНИМАНИЕ!  Усилие затяжки должно быть не более 12 Нм.

5

Монтаж подогревателя

Закрепить кронштейн с подогревателем болтом через шайбу 10 из комплекта и пружинной шайбой, рис. 3 (указано стрелкой А).
Вставить пружину в выходной рукав. Выходной рукав надеть на штуцер и закрепить соединение хомутом (рис.  3 выноска Б).
Установить кронштейн с высоковольтным модулем при этом выемку необходимо завести в зазор между двигателем и шайбами болта КПП закрепить штатным болтом с левой стороны.
Болт М8х50 с увеличенной шайбой установить со стороны двигателя и закрепить гайкой через шайбу пружинную.

6

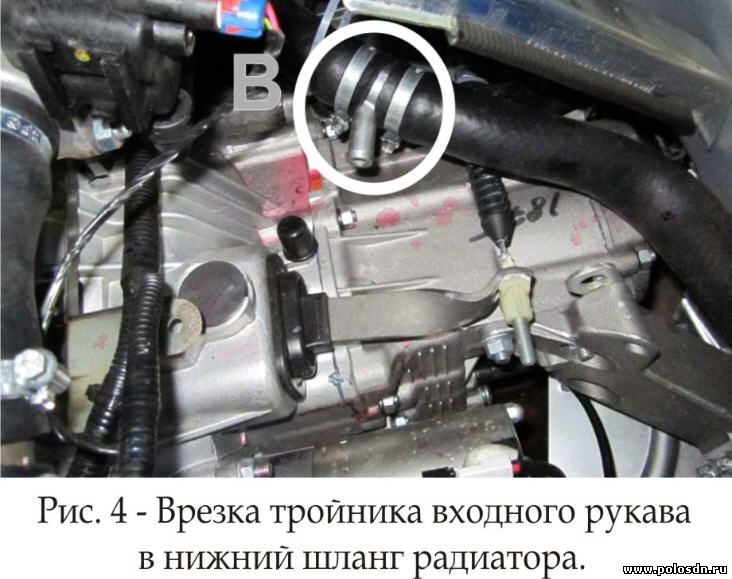

Монтаж тройника 32х14

Проложить входной рукав к нижнему шлангу радиатора и определить место разреза для установки тройника.
Разрезать нижний шланг радиатора в соответствии с
рис. 4, 5 (выноска В).
Надеть хомуты на отрезки нижнего шланга радиатора и установить в разрез тройник, таким образом, чтобы боковой отвод был направлен вперед к радиатору.

7

Соединение подогревателя с системой охлаждения двигателя

Надеть хомут на входной рукав.
Входной рукав надеть на боковой отвод тройника (рис.4) и закрепить соединение хомутом (рис.5).
Поворотом тройника добиться такого положения входного рукава, чтобы он не ложился на коробку передач, имел плавный без перегибов подъем от подогревателя к тройнику (при необходимости рукав можно подрезать) Затянуть хомуты на шланге радиатора
Заполнить систему охлаждения  через расширительный бачок.

8

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а так же исключения возможного контакта с подвижными и нагревающимися частями автомобиля.

9

Заключительная операция

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Произвести соединение электрических разъемов и установить воздушный фильтр.
Закрыть крышку расширительного бачка.
Запустить двигатель на 3-5 мин, и после остановки двигателя долить ОЖ до необходимого уровня.

10

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 мин выключить подогреватель.
